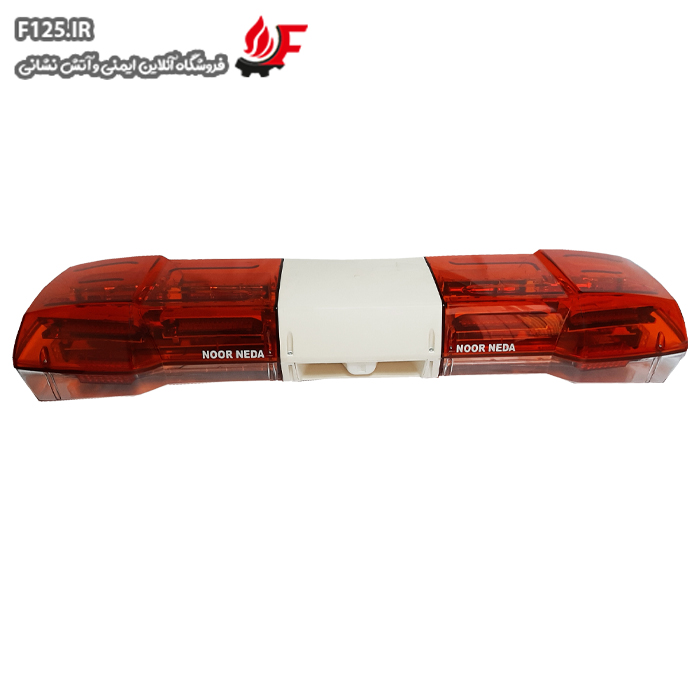

چراغ سراسری عقاب ۳ (ریموت دار و بدون ریموت)
...

چراغ سراسری عقاب ۳ (ریموت دار و بدون ریموت)

(3)
(0)

چراغ سراسری عقاب ۳ (ریموت دار و بدون ریموت)

رنگ و مدل کالا
چراغ سراسری عقاب ۳ (ریموت دار و بدون ریموت)
تعداد
+
_
عدد
موجود
11,300,000 تومان

توضیحات

1- کلیه قطعات داخلی و خارجی چراغ گردان بجز LED ها ساخت ایران و جزء افتخارات این شرکت است.
2- خدمات بعد از فروش به عهده این شرکت بوده و در صورت تمایل پس از پایان دوره گارانتی می‌توان به صورت قرارداد سرویس و نگهداری آن را بع شرکت یا نمایندگی های آن در شهرستانها از طرف مشتری واگذار کرد.
3- خدمات بعد از فروش شامل تامین قطعات یدکی در انحصار این شرکت و یا نمایندگی های آن است.
4- لطفآ جهت حفظ و نگهداری چراغ گردان به نکات مهم این دفترچه راهنما توجه فرمایید.
5- به همراه دفترچه، کارت گارانتی با ذکر شماره سریال پیوست است که در حفظ و نگهداری آن کوشا باشید.
اخطار: برای اتصال سیم مثبت به باطری حتما از فیوز حداکثر ۱۰ آمپر به صورت جداگانه از دیگر وسایل خودرو استفاده شود.


استاندارهای از رنگهای متنوع


1- پلیس انتظامی و آتش نشانی : دو طرف قرمز،فلاشرها زرد و نورافکن بیرنگ
2- پلیس راهنمایی : سمت چپ آبی و سمت راست قرمز
3- پلیس راه : دو طرف آبی
4- خودروهای خدماتی شامل آب، برق، تاکسیرانی، شهرداری و ... دو طرف زرد مایل به نارنجی
نحوه بکار گیری لامپ ها
1- به هنگام ماموریت و اخطار : LED های فوقانی چراغ روشن گردد.
2- به هنگام پارک و اعلام حضور : فلاشرهای LED پایینی کم مصرف روشن گردد.
3- به هنگام بازدید از کوچه ها و منازل : پروژکتورهای چپ یا راست روشن گردد.
تذکر مهم:
1- با توجه به اینکه چراغ منصوبه بر روی سقف خودرو یک وسیله اضافه محسوب می‌شود،لذا هر دو ماه یکبار پیچ های اتصال به سقف را محکم کنید تا بر اثر سرعت چراغ از جا کنده نشود و پس از سقوط به خودرو و اطراف صدمه ای وارد نماید.
2- انتخاب چراغ عقاب ۳ مدل 3B با شبکه بلند گوی استیل در وسط چراغ ارائه می‌گردد.


دستورالعمل تعمیرات چراغهای گردان LED


1- مدل شهاب (LED پاور،بلوکی،رفلکتوری،ریبون)
2- مدل عقاب ۳ (LED رفلکتوری،بلوکی،ریبون)
3- مدل شاهین (ریبون LED،بلوکی،رفلکتوری)
1- با توجه به اینکه لامپ های LED بکار گرفته شده از نوع LED پاور می‌باشند و هر عدد LED پاور روی برده‌ای آلومینیومی نصب شده و بوسیله بیس و لنز بزرگ نمایی بروی آن چسبانده شده اند از لحاظ جریان مصرف آزمایش کامل انجام و هیچکدام از LED ها تحت فشار ولتاژ نیستند،بنابراین عمر طولانی خود را حفظ خواهند نمود. این موضوع در تمام انواع LED ها در چراغهای گردان لحاظ شده است.
احتمال معایب:
1- با F125 همراه باشید.
1-1-سوختن فیوز عدم رسیدن ولتاژ به چراغ، این در صورتی است که تمامی لامپ ها خاموش باشند، لذا با تعویض فیوز میزان آمپر مشکل حل خواهد شد.در غیر اینصورت کلید و سیم‌ها کنترل شود.
1-2- چنانچه تعدادی از LED ها در یک برد روشن نشود، احتمال دارد اتصال سیم آنها به یکدیگر که بوسیله کانکتور پیچشی متصل شده اند و یا سیم یکی از بردها از داخل آن بیرون آمده باشد.
1-3- در حالت ۲-۱ ممکن است کنترلر که نوسان (خاموش - روشن شدن ) LED ها را کنترل میکند،معنوی شده باشد که با تعویض قطعات داخل آن موضوع برطرف می‌شود.
1-4- توجه نمایید کنترلر دارای ای سی (IC) برنامه ریزی شده است و چنانچه تعویض گردد، می‌بایستی IC با برنامه جایگزین شود.لذا در خرید از این شرکت با ذکر شماره IC و نوع چراغ را اعلام گردد.
1-5- درخواست قطعات یدکی قبل از پایان دوران گارانتی الزامی است.
2- لامپ های LED عقاب ۳ بصورت ردیفی از نوع LED سه چیپ و یا بلوکی از LED های دو پایه نیباشد و این ها بوسیله رفلکتور یا چشمه ای با لنز بزرگنمایی شده اند.
1-2- چنانچه تمامی LED ها در چراغ خاموش شوند، می‌بایستی فیوز ورودی جریان را کنترل نمود و سپس سیم ها و کلید های (قطع و وصل) را آزمایش نمود و قطعه معیوب تعویض گردد.
2-2- ال ای دی های بکار رفته از بهترین LED های ساخته شده و بصورت چهار پایه سه چیپ و یا دو پایه با ام سی دی ۲۴۰۰۰-۱۹۰۰۰ هستند و سوختن آنها با توجه به طول عمر و ساعت کار ۵۰۰۰۰ ساعت بعید است،مگر آنکه اتفاق غیر منتظره ای در سیستم برق خودرو پیش آید که در این صورت می‌بایستی برد کامل LED ها که بصورت ردیفی یا ۴۸ عددی بلوکی هستند ،تعویض گردد و یا اینکه تعداد سوخته شده را جایگزین نمود.


2-3- با توجه به اینکه اتصال سیم برده‌ای LED بوسیله کانکتور پیچشی بهم متصل میشوند،ممکن است یکی از سیم ها اتصال خوبی برقرار نکرده باشد و یا از درون کانکتور خارج شده باشد.این در حالی است که تعدادی از مجموعه LED در یک چراغ خاموش شده است.


2-4- با علم به اینکه سیستم بطور الکترونیک است لذا هیچگونه استهلاک در سیستم و صداهای مکانیکی وجود نخواهد داشت.


2-5- جهت هشدار لازم و روشن خاموش شدن LED ها سیستم کنترلر الکترونیکی که بوسیله IC برنامه کنترل می‌شود،تعبیه شده و چنانچه این قطعه معیوب شود ریتم همه LED ها تغییر پیدا می‌کند و یا جریان ثابت به LED ها می‌رسد که دائم روشن و یا دائم خاموش هستند،لذا با تعویض قطعات و یا جایگزین سیستم کنترلر کامل عیب برطرف میشود.


3- چراغ شاهین و یا هر چراغ دیگری می‌تواند بوسیله LED ها بشکل کمربند استفادهدشود که همه مشخصات بندهای ۱ و ۲ شهاب و عقاب ۳ را دارا هستند،با این تفاوت که LED ها در این خط کمربندی که بنام LED ریبون است LED ها در برد های فلکسی بل چیدمان شده اند و ممکن است بدلیل حالت نرم برد پایه LED ها ار لحیم جدا شوند که در این حالت چند LED از مدار خارج خواهد بود و با لحیم کردن آن عیب برطرف می‌شود همانگونه که توضیح داده شد تصمیم موارد مانند سایر چراغ های LED می‌بایستی رفتار تعمیراتی شود.
توجه:
کل جریان مصرفی در چراغ های LED تولیدی این شرکت ۲۸ الی ۳۴ وات است.در واقع هنوز به اندازه مصرف یک لامپ ۵۵ وات هالوژن که در چراغهای LED استفاده میشود،نمی‌رسد و خودرو از سلامت کامل باطری برخوردار خواهد بود تا ساعت ها می‌توان چراغ روشن و خودرو خاموش از آن استفاده شود.


در صورت هرگونه سوال فنی کارشناسان F125 پاسخگو شما خواهند بود.
09126633036
02166719137
نقشه سیم کشی ترمینال چراغ سراسری عقاب ۳ یونیت دار
مشخصات فنی چراغ گردان مدل عقاب 3A & 3B

لیست قطعات چراغ سراسری گردان عقاب ۳




قطعات نورندا

قطعات نورندا 2



مشخصات فنی

مشخصات فنی چراغ گردان مدل عقاب 3A & 3B 1-

تمامی لامپ ها از نوع LED های سوپر های برایت دو پایه بکار رفته در چراغ مدل 3B به صورت ریبون و یا بلوک و چهار پایه سه چیپ در مدل 3A رفلکتوری است.

2- ولتاژ کار از ۱۱ ولت الی ۱۴ ولت DC

3- آمپر مصرفی در حالت روشنایی کامل LED ها ۲/۵ آمپر و ۱/۵ آمپر است.

4- چراغ ها 3B دارای ۴۳۲ LED دو پایه MCD دو پایه ۱۹۰۰۰ و 3A دارای ۲۹۰ LED چهار پایه سه چیپ و دو پایه است.

5- مواد اولیه حباب ها از پلی کربنات PC آنتی یو وی (UV)

6- مقاوم در برابر ضربه و دارای رنگ متنوع

7- قابل نصب بر روی انواع خودرو در سایزهای مختلف

8- بسیار کم مصرف و سبک وزن هستند.

ابعاد و وزن ابعاد ۲۱×۳۵×۱۳۰

وزن خالص : کیلوگرم ۱۰/۵ و ۱۱/۵
