زون اسمبلی (Zone Control Valve) مجموعه‌ای از شیرآلات و تجهیزات است که در ابتدای هر زون (طبقه یا بخش) از شبکه‌ی اسپرینکلر نصب می‌شود تا جریان آب آن بخش را به‌طور مستقل کنترل، پایش و در صورت نیاز قطع کند. این مجموعه شامل شیر پروانه‌ای سیگنالی، فلوسوئیچ، شیر تست و تخلیه، و مانومتر است و باید دارای تاییدیه‌های بین‌المللی UL یا FM باشد.


زون اسمبلی چیست و چرا در سیستم اسپرینکلر لازم است؟

زون اسمبلی (که با نام‌های زون کنترل ولو یا Zone Control Valve هم شناخته می‌شود) یک واحد ترکیبی از شیرآلات و تجهیزات پایش است که در ابتدای خط ورودی هر زون از شبکه‌ی اسپرینکلر نصب می‌شود. وظیفه‌ی اصلی آن، جدا کردن هر طبقه یا بخش از شبکه‌ی کلی سیستم اطفای حریق آبی (تر) است تا در صورت نیاز به تعمیر، تست دوره‌ای، یا بروز حریق، بتوان آن بخش را به‌طور مستقل کنترل و مدیریت کرد، بدون این‌که کل ساختمان تحت تاثیر قرار بگیرد.

بدون زون اسمبلی، تشخیص این‌که دقیقاً کدام طبقه یا بخش دچار حریق یا نشتی شده، دشوار و زمان‌بر است. با تقسیم شبکه به زون‌های مجزا، سیگنال‌های هر زون به‌طور مستقل به مرکز کنترل اعلام حریق ارسال می‌شود و محل دقیق حادثه بلافاصله مشخص می‌گردد.
زون اسمبلی بخشی از سیستم بزرگ‌تر اطفای حریق آبی (اسپرینکلر) است. اگر با کارکرد کلی این سیستم و انواع اسپرینکلر آشنا نیستید، پیشنهاد می‌شود راهنمای جامع بررسی اسپرینکلر را هم مطالعه کنید تا تصویر کامل‌تری از جایگاه زون اسمبلی در کل سیستم داشته باشید.
برای مشاهده و خرید محصولات زون اسمبلی موجود (فلوسوئیچ، شیر پروانه‌ای، زون کنترل آنی والو و...)، می‌توانید به فروشگاه تجهیزات زون اسمبلی مراجعه کنید.

اجزا و قطعات زون اسمبلی

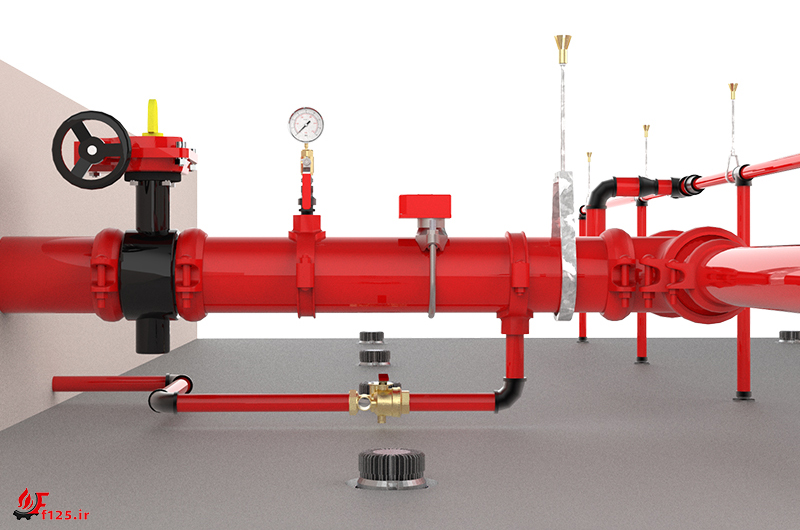

هر پکیج زون اسمبلی معمولاً از این تجهیزات تشکیل شده است:


برای پکیج کامل زون کنترل آنی والو هم کاتالوگ فنی زون اسمبلی آنی در دسترس است.

تمام این قطعات (فلوسوئیچ، شیر تست و تخلیه، مانومتر و پکیج کامل زون کنترل آنی والو) در فروشگاه زون اسمبلی f125 به‌صورت جداگانه یا در قالب پکیج کامل موجود است.

نکته‌ی فنی مهم درباره‌ی شیر یک‌طرفه: در بسیاری از پروژه‌ها، سازمان آتش‌نشانی نصب این قطعه را الزامی نمی‌داند، اما توصیه می‌شود حتی در صورت عدم نصب اولیه، فضای استاندارد آن (متناسب با سایز کلکتور) با یک لوله دو جوش فلنچ‌دار در نظر گرفته شود تا در صورت نیاز آینده، نصب آن سریع و بدون تغییرات اساسی در سیستم انجام شود. برای آشنایی با سایر اتصالات و کوپلینگ‌های مرتبط با سیستم اطفای حریق آبی، این مقاله درباره‌ی لوله و اتصالات می‌تواند مفید باشد.

نحوه‌ی عملکرد زون اسمبلی در زمان حریق

1. با شکستن اسپرینکلر در اثر حریق (یا باز شدن دستی شیر تست)، آب شروع به جریان در لوله‌های آن زون می‌کند.
2. فلوسوئیچ این حرکت آب را حس کرده و از حالت معمول خارج شده و وارد «حالت فایر» می‌شود.
3. فلوسوئیچ سیگنال مربوطه را به مرکز کنترل ارسال می‌کند و آژیر خطر به‌صدا درمی‌آید.
4. در صورت نیاز به تعویض اسپرینکلر آسیب‌دیده، اپراتور شیر پروانه‌ای همان زون را می‌بندد تا جریان آب آن بخش قطع شود.
5. پس از اتمام تعمیر، شیر پروانه‌ای مجدداً باز می‌شود. اگر این کار فراموش شود، یک سیگنال نظارتی جداگانه («شیر بسته») به مرکز کنترل ارسال می‌شود تا موضوع برطرف شود.
6. مانومتر در تمام این مراحل، فشار لحظه‌ای آب زون را نمایش می‌دهد.

چرا تست زون اسمبلی سریع‌تر و ارزان‌تر از روش سنتی است؟

یکی از مزایای کمتر شناخته‌شده‌ی زون اسمبلی، سادگی و سرعت تست دوره‌ای آن است. در روش سنتی تست رایزر اسپرینکلر، معمولاً نیاز به فعال‌سازی پمپ‌های آتش‌نشانی اصلی است که پس از هر تست باید به‌صورت دستی خاموش شوند — فرآیندی که هم زمان‌بر است و هم نیازمند مهارت فنی بالا.
در مقابل، زون اسمبلی یک لوپ بسته ایجاد می‌کند که نیازی به فعال‌سازی پمپ اصلی ندارد. تنها با چرخاندن شیر تست و تخلیه به حالت تست، می‌توان عملکرد سیستم را بررسی و در زمان کوتاه‌تری آن را به حالت اولیه بازگرداند. این تفاوت، هزینه و زمان نگهداری دوره‌ای سیستم را به‌طور محسوسی کاهش می‌دهد.

مزایای استفاده از زون اسمبلی

• صرفه‌جویی در مصرف و هدررفت آب
• امکان مدیریت و بررسی مستقل هر زون در شبکه
• تخلیه‌ی هدفمند آب فقط در زون موردنیاز، بدون تاثیر بر سایر بخش‌ها
• هشدار سریع و دقیق در زمان بروز حریق
• ارسال سیگنال به مرکز کنترل هم برای وضعیت شیر اصلی و هم برای عملکرد فلوسوئیچ
• نمایش لحظه‌ای فشار آب هر زون
• افزایش اطمینان کلی به سیستم اطفای حریق ساختمان
• امکان تعویض سریع قطعات آسیب‌دیده بدون قطع کل شبکه

استانداردها و تاییدیه‌های بین‌المللی

زون اسمبلی باید مطابق با استانداردهای شناخته‌شده‌ی بین‌المللی طراحی و تولید شده باشد. مهم‌ترین این استانداردها عبارت‌اند از BS 5306 (بخش ۲) و BS EN12845 که الزامات فنی این سیستم را مشخص می‌کنند. علاوه بر این، تجهیزات زون اسمبلی باید دارای تاییدیه‌ی بین‌المللی UL یا FM باشند — این دو گواهی، استاندارد پذیرفته‌شده در پروژه‌های حرفه‌ای و مورد تایید سازمان آتش‌نشانی محسوب می‌شوند.
برای آشنایی با ضوابط دقیق‌تر سازمان آتش‌نشانی درباره‌ی حداکثر مساحت و طول مجاز هر زون (چه در سیستم اسپرینکلر و چه در سیستم اعلام حریق)، مقاله‌ی ضوابط آتش‌نشانی ساختمان را مطالعه کنید.
پیش از خرید، حتماً از فروشنده گواهینامه‌ی اصالت کالا (همراه با ترجمه‌ی رسمی) را درخواست کنید. محصولات زون اسمبلی موجود در f125 دارای مستندات کامل استاندارد و گواهینامه‌ی اصالت کالا (UL) به همراه ترجمه‌ی فارسی هستند:

• مشاهده گواهینامه اصالت کالا UL
• مشاهده ترجمه رسمی گواهینامه اصالت کالا
• مشاهده ترجمه تکمیلی اصالت کالا

نکات فنی مهم پیش از خرید و نصب

• تطابق سایز فلوسوئیچ و شیر پروانه‌ای : یکی از مهم‌ترین نکات فنی این است که سایز فلوسوئیچ باید دقیقاً با سایز شیر پروانه‌ای سیگنال‌دار همان زون یکسان باشد؛ ناهماهنگی این دو می‌تواند دقت تشخیص جریان آب را کاهش دهد.
• تعیین سایز بر اساس تعداد اسپرینکلر : سایز سایر شیرآلات باید متناسب با تعداد کل اسپرینکلرهای پروژه و قطر لوله‌های انتخابی تعیین شود، نه به‌صورت تخمینی.
• کلکتور سفارشی : از آن‌جا که ابعاد کلکتور فلنچ‌دار معمولاً بر اساس فضای معماری هر پروژه متفاوت است، بهتر است اندازه‌گیری دقیق در محل نصب انجام شود؛ برخی تامین‌کنندگان (از جمله f125) امکان ساخت کلکتور سفارشی با برش لیزری و رنگ کوره‌ای را هم ارائه می‌دهند.
• تعهدنامه‌ی نگهداری : پس از نصب و اخذ تاییدیه از سازمان آتش‌نشانی، تنظیم فرم تعهدنامه‌ی تعمیر و نگهداری دوره‌ای (معمولاً دوساله) با کارفرما ضروری است.

گواهینامه و اصالت کالا و ترجمه

سوالات متداول

آیا نصب شیر یک‌طرفه در زون اسمبلی همیشه الزامی است؟

خیر، الزامی بودن آن بسته به نظر سازمان آتش‌نشانی هر پروژه متفاوت است. با این حال، حتی در صورت عدم نصب اولیه، توصیه می‌شود فضای استاندارد آن برای نصب احتمالی در آینده در نظر گرفته شود.

زون اسمبلی در چه ساختمان‌هایی کاربرد دارد؟

در تمام ساختمان‌هایی که از شبکه‌ی فول اسپرینکلر یا شبکه‌ی اسپرینکلر منطقه‌بندی‌شده استفاده می‌کنند، از جمله ساختمان‌های چندطبقه‌ی مسکونی، تجاری و مراکز خرید.

تفاوت اصلی تست زون اسمبلی با روش سنتی چیست؟

روش سنتی نیازمند فعال‌سازی و خاموش‌سازی دستی پمپ آتش‌نشانی اصلی است، در حالی که زون اسمبلی با ایجاد یک لوپ بسته، تست را تنها با چرخاندن شیر تست و تخلیه، سریع‌تر و بدون نیاز به مهارت فنی بالا ممکن می‌سازد.

آیا هر برندی برای زون اسمبلی مناسب است؟

خیر. حتماً باید محصولی انتخاب شود که دارای تاییدیه‌ی UL یا FM و انطباق با استانداردهای BS 5306 و BS EN12845 باشد؛ در غیر این‌صورت ممکن است تاییدیه‌ی سازمان آتش‌نشانی برای پروژه صادر نشود.

جمع‌بندی

زون اسمبلی یکی از اجزای کلیدی و کم‌توجه‌شده‌ی سیستم اطفای حریق آبی است که با تقسیم شبکه به زون‌های مستقل، هم ایمنی ساختمان را افزایش می‌دهد و هم فرآیند تست و نگهداری دوره‌ای را به‌طور چشمگیری ساده‌تر می‌کند. انتخاب صحیح این تجهیزات، از تطابق دقیق سایز قطعات گرفته تا اطمینان از تاییدیه‌های بین‌المللی UL و FM، نقش مستقیمی در عملکرد صحیح سیستم در لحظه‌ی بحران دارد. برای مشاهده‌ی مشخصات کامل، گواهینامه‌های اصالت کالا، و قیمت محصولات زون اسمبلی، با کارشناسان فروشگاه f125 در تماس باشید.
