مانومتر پمپ ,

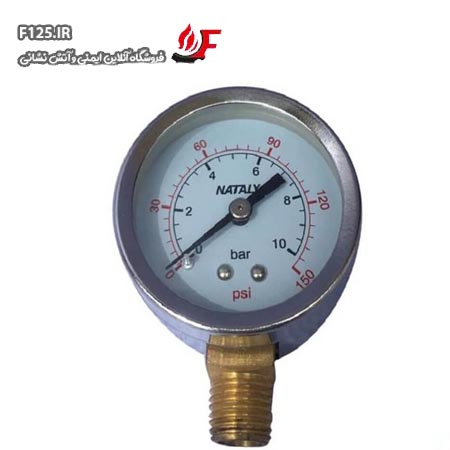

مانومتر آنالوگ ناتالی

مانومتر آنالوگ ناتالی برای اندازه گیری فشار
قابلیت اندازه گیری فشار در محدوده 0 تا 10 بار (0psi-150)
سایز قطر اتصال مانومتر 1/4 اینچ
ساخت چین

کارشناسان ما آماده پاسخگویی به سوالات شما عزیزان می‌باشند:

راه‌های ارتباطی
09126633036
02166719137

کلیک کنید

مانومتر چیست؟
مانومتر دستگاهی است که برای اندازه گیری فشار گاز یا مایع در قطعه ای از تجهیزات که به آن متصل هستند استفاده می‌شود.

آنها معمولاً در طیف وسیعی از تجهیزات از جمله لوله، فیلترها، مخازن تحت فشار و پمپ ها یافت می‌شوند.

0-2.5 مانومتر فشار

هنگامی که یک مانومتر به ورودی پمپ و تخلیه پمپ متصل می‌شود، تفاوت بین دو شکل چیزی است که پمپ تولید می‌کند.

پمپ ها فشار دیفرانسیلی را در داخل یک سیستم ایجاد می‌کنند به این معنی که هر فشاری که در ورودی دریافت می‌شود، پمپ فشار و جریان طراحی خود را ایجاد می‌کند، علاوه بر این به این معنی است که فشار خروجی برابر با فشار ورودی به علاوه فشار تولید شده توسط پمپ خواهد بود.

اندازه گیری ها هنگام راه اندازی پمپ ضروری است تا بررسی های مختلف انجام شود.

این موارد شامل تأیید اینکه پمپ فشار طراحی خود را تولید می‌کند، برای اطمینان از تعادل سیستم با اطمینان از عملکرد پمپ بر روی منحنی و در نهایت تأیید اینکه پمپ دارای فشار مکش کافی (NPSHA) است تا مطابق با طراحی خودکار کند.

مانومتر ها در تخلیه پمپ نوعی هستند که فشارها را در محدوده تنظیم شده نمایش می‌دهند، برای مثال بین 1-10 بار یا 1-15 بار.

دستگاه های اندازه گیری در قسمت مکش پمپ معمولاً یک سنسور ترکیبی هستند به این معنی که فشارهای مثبت و منفی را می‌خوانند.

قسمت شیشه ای با گلیسیرین پر می‌شود زیرا فشار می‌تواند متغیر باشد.

گلیسیرین به خواندن قابل اطمینان تر کمک می‌کند، قطعات کار را روغن کاری می‌کند و ویسکوزیته پایداری در طیف وسیعی از دماها دارد که به افزایش دقت کمک می‌کند.

واحدهای اندازه گیری معمولاً Bar، M یا PSI هستند.

دستگاه های اندازه گیری روی پمپ به کجا متصل هستند و مجموعه مانومتر از چه چیزی تشکیل شده است؟

مجموعه ای از مانومتر ها به صورت زیر روی پمپ متصل می‌شوند. مانومتر تخلیه به ترسیم زیر به پورت ¼ اینچ در N1 متصل است. یک سنج ترکیبی به N2 متصل است. از پورت N3 برای پر کردن محفظه یا هوای خروجی، N4 به عنوان یک پلاگین تخلیه برای تخلیه سر پمپ و N5 برای تعیین وجود خرابی مهر و موم شافت استفاده می‌شود.

N1 - پورت های فشار پمپ فشار سنج پورت ها دارای برچسب
N2 - پورت فشار سنج مکش
N3 - Plug Priming Plug برای پر کردن محفظه یا تخلیه هوا
N4 - پلاگین محفظه تخلیه
N5 - فاضلاب نشت مه
